产品概述
HX3335A DC-DC升压恒流芯片
◆LED灯杯 ◆电池供电的灯串 ◆平板显示LED背光 ◆大功率LED照明
开关升压、高效率、高功率型恒流芯片规格书
概述
HX3335A是一款高效率高精度开关升压型大功率LED恒流驱动芯片。
HX3335A内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。
HX3335A采用固定频率PWM控制方式，工作频率可通过外部电阻进行设置。
HX3335A内置频率补偿，无需外部补偿，应用设计简单并减少外围元件。
HX3335A内部集成了软启动、输出过压保护、逐周期限流保护以入过温保护电路，减少外围元件并提高系统可靠性。
HX3335A并采用了SOP8封装。
特点
◆宽压输入范围5-36v
◆高效率，可达96%
◆最大工作频率：450KHz
◆VFB限流保护电压：250mV
◆VCS电流采样电压：250mV
◆内置输出开路保护
◆工作频率可调
◆智能过温保护
◆最大驱动功率80W
◆软启动
订货信息
|
定购型号 |
打印 |
封装 |
最小包装 |
|
HX3335A |
HX3335A XXXX |
SOP-8 |
3000Pcs/盘 |
管脚图
|
SOP8脚位图 |
序号 |
管脚 |
功能 |
|
|
1 |
DRV |
驱动端，接外部MOS管栅极 |
|
2 |
VDD |
芯片电源 |
|
|
3 |
EN |
芯片使能，高电平有效 |
|
|
4 |
ROSC |
开关频率设置脚 |
|
|
5 |
OVP |
输出过压保护检测脚 |
|
|
6 |
VFB |
输出电流反馈脚 |
|
|
7 |
GND |
接地 |
|
|
8 |
VCS |
电感限流检测脚 |
应用领域
◆LED灯杯 ◆电池供电的灯串 ◆平板显示LED背光 ◆大功率LED照明

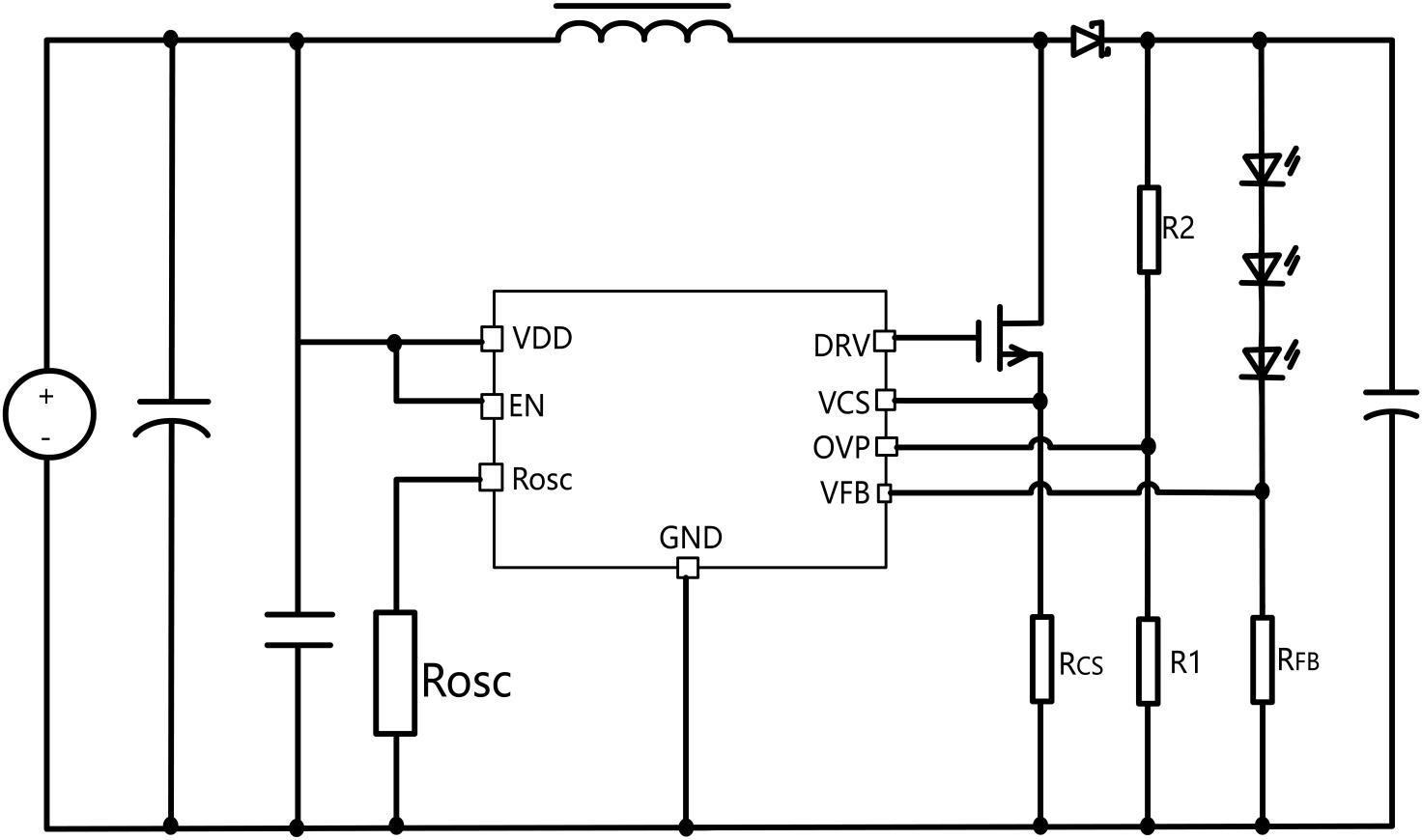

应用原理
