产品概述
HX3331B DC-DC升压恒流LED驱动IC
◆LED灯杯 ◆电池供电的灯串 ◆平板显示LED背光 ◆大功率LED照明
开关升压恒流芯片规格书
概述
HX3331B是一款高效率高精度开关升压型大功率LED恒流驱动芯片,HX3331B采用固定关断时间的锋值电流控制方式，关断时间可以通过外部电容进行调节，工作频率可以根据用户要求而改变。
HX3331B通过调节外置的电流采样电阻，能控制高亮度的LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
HX3331B在EN端加PWM信号，可以进行LED灯调光。HX3331B内部还集成了VDD稳压管，软启动及过温保护电路灯，减少外围元件并提高了系统的可靠性。
HX3331B并采用了SOP-8封装。
特点
◆宽压输入范围2.7-100v
◆高效率，可达95%
◆最大工作频率：1MHz
◆FB电流采样电压：250mV
◆CS限流保护电压：250mV
◆芯片供电欠电压保护：2.5V
◆关断时间可调
◆智能过温保护
◆内置VDD稳压管
◆最大工作电流5A以上
◆软启动
订货信息
|
定购型号 |
打印 |
封装 |
最小包装 |
|
HX3331B |
NanoDriver HX3331B XXXX |
SOP-8 |
2500Pcs/盘 |
管脚图
|
脚位图 |
序号 |
管脚 |
功能 |
|
SOP-8 |
1 |
GND |
接地 |
|
2 |
EN |
芯片使能，高电平有效；可做PWM调光 |
|
|
3 |
COMP |
频率补偿脚 |
|
|
4 |
FB |
输出电流检测反馈脚 |
|
|
5 |
DRV |
驱动端，外接功率MOS管栅极 |
|
|
6 |
CS |
输入限流检测脚 |
|
|
7 |
TOFF |
关断时间设置 |
|
|
8 |
VDD |
芯片电源 |
应用领域
◆LED灯杯 ◆电池供电的灯串 ◆平板显示LED背光 ◆大功率LED照明

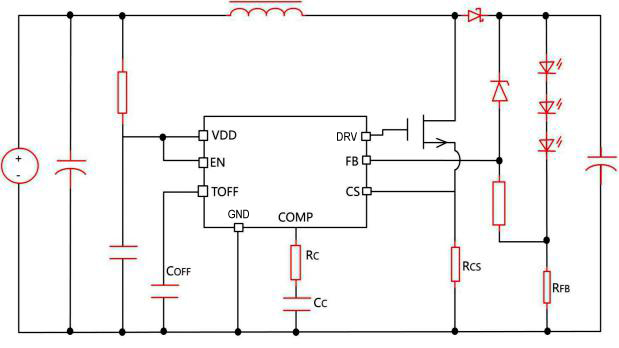

应用原理
