三路PWM调光恒流芯片forsinoco_HXCR313B
作者:  来源:本站  发表时间:2023-10-18 09:12:37   浏览:

产品概述

概述

HXCR313B是一款LED低压恒流驱动芯片,提供三通道恒定输出电流,电流通过外接电阻(Rext)进行设定,单通道电流输出最大300mA,输出端可承受最大电压达36V。

芯片的VCC电压范围为5~36V,低压差驱动,使得HXCR313B能够在宽驱动电压范围内提供稳定的电流输出。HXCR313B外围元件少,应用可靠性好,芯片内部包含高精度的带隙基准源,5.2V电压调整器,过温保护电路和低压差驱动电路等。

HXCR313B提供了输出端使能控制引脚DIM,响应小脉宽调光信号,内部具有上拉电阻,在不需要使用使能引脚的情况下,该引脚悬空,默认输出恒流。

HXCR313B内建温度感应器与过热保护功能,温度感应器侦测HXCR313B的温度,当芯片内部温度超过110℃时,过温保护电路会启动,降低恒流输出

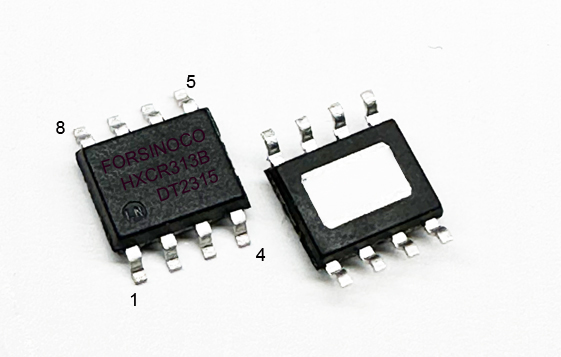

HXCR313B采用ESOP-8封装,底部散热片为GND。


特点

v 线路简单元器件少

v 先进低压差恒流专利技术

v 恒定电流不受输出端电压影响

v 外接高精度电阻最大恒流输出300mA

v 输出端口最大耐压36V

v 三通道PWM调光独立控制

v 过热保护阈值110℃

v 芯片间电流精度<±5%@ IOUT=300mA

v VCC电压范围为5~36V

定购信息

定购代码

外型

包装(个)

打印

HXCR313B

ESOP8

4000/盘

FORSINOCO

HXCR313B

XXXX


应用领域

恒流LED线条灯、射灯、洗墙灯、智能照明等
