三路PWM调光线性恒流芯片

HX313是一款LED低压恒流驱动芯片，提供三通道恒定输出电流，电流通过外接电阻（Rext）进行设定，单通道电流输出最大300mA，输出端可承受最大电压达42V。

芯片的VCC电压范围为5~42V，低压差驱动，使得HX313能够在宽驱动电压范围内提供稳定的电流输出。HX313外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5.2V电压调整器，过温保护电路和低压差驱动电路等。

HX313提供了输出端使能控制引脚DIM，响应小脉宽调光信号，内部具有上拉电阻，在不需要使用使能引脚的情况下，该引脚悬空，默认输出恒流。 HX313内建温度感应器与过热保护功能，温度感应器侦测HX313的温度，当芯片内部温度超过110℃时，过温保护电路会启动，降低恒流输出。

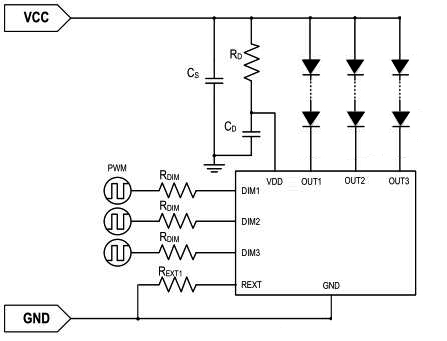

原理图
