大电流恒流二极管
作者:  来源:本站  发表时间:2022-10-14 15:07:34   浏览:

FORSINOCO CCR 恒流二极管驱动器

产品简介

CCR系列产品是一款简单易用的固定电流恒流驱动芯片,具有良好的负载与电源调变率和极小输出电流误差。该芯片采用线性恒流方式使LED工作在最佳状态,即使在大面积光源上,电源及负载大幅波动时都能让LED亮度均匀一致, 延长了LED使用寿命。该系列芯片采用了SOD123、SOT23-3、SOT89-3封装,类似常规恒流二极管 (CRD),通过内建的高稳定度线性恒流电路实现恒流输出,极大简化了应用难度。在高压电源和低LED负载电压的应用场合,可采用接入一颗高压MOSFET或BJT的方式来分摊多余电压,从而方便应用在市电通用照明场合。

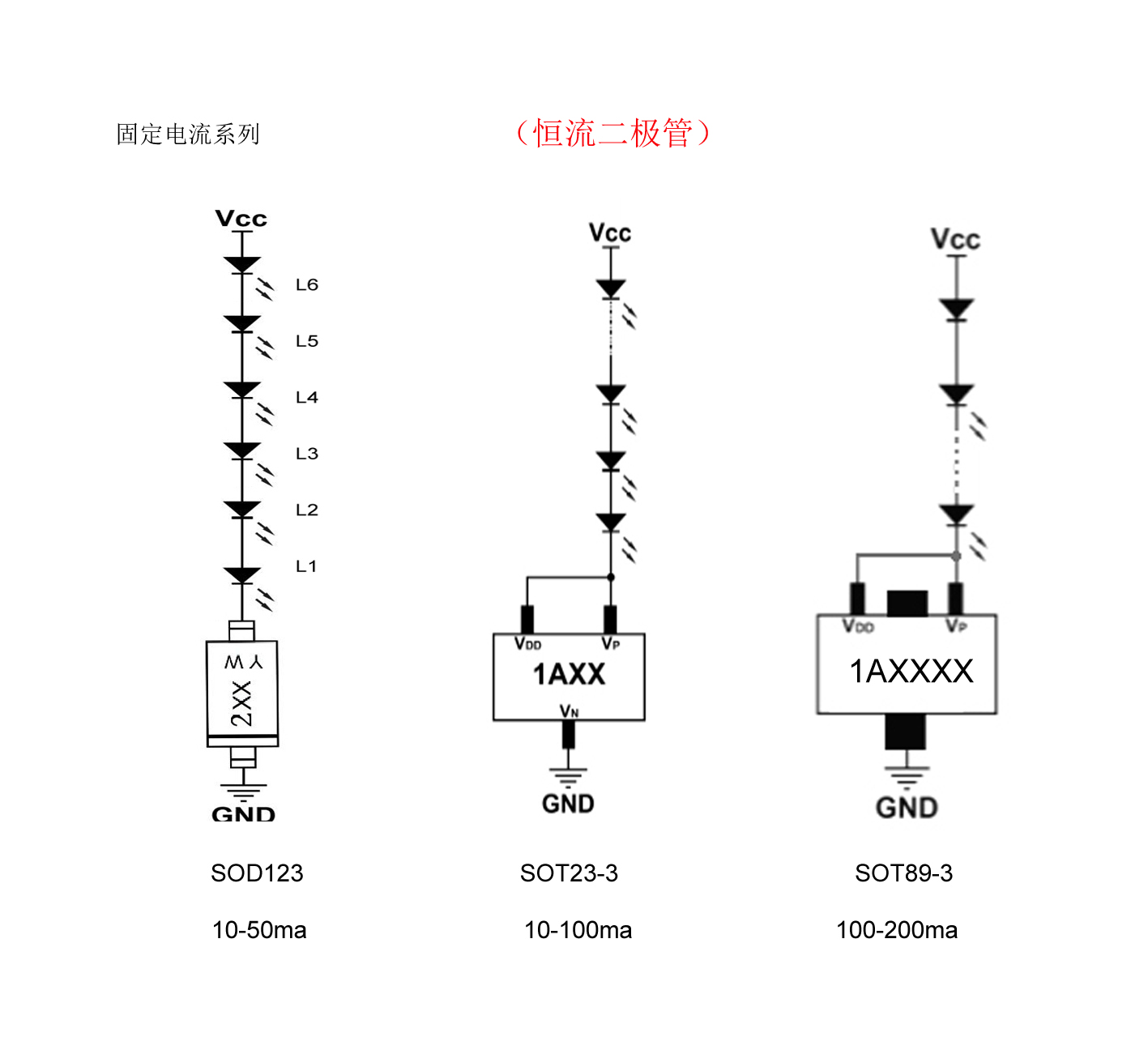

应用原理图


订购型号

型号

电流档位定义

封装

丝印

环保

包装/盘

NS2005

5MA

SOD123

205

ROHS

3000

NS2010

10MA

SOD123

210

ROHS

3000

NS2015

15MA

SOD123

215

ROHS

3000

NS2020

20MA

SOD123

220

ROHS

3000

NS2025

25MA

SOD123

225

ROHS

3000

NS2030

30MA

SOD123

230

ROHS

3000

NS2035

35MA

SOD123

235

ROHS

3000

NS2040

40MA

SOD123

240

ROHS

3000

NS2045

45MA

SOD123

245

ROHS

3000

NS2050

50MA

SOD123

250

ROHS

3000

HX301-1A05

5MA

SOT23-3

1A05

ROHS

3000

HX301-1A10

10MA

SOT23-3

1A10

ROHS

3000

HX301-1A15

15MA

SOT23-3

1A15

ROHS

3000

HX301-1A18

18MA

SOT23-3

1A18

ROHS

3000

HX301-1A20

20MA

SOT23-3

1A20

ROHS

3000

HX301-1A25

25MA

SOT23-3

1A25

ROHS

3000

HX301-1A30

30MA

SOT23-3

1A30

ROHS

3000

HX301-1A35

35MA

SOT23-3

1A35

ROHS

3000

HX301-1A40

40MA

SOT23-3

1A40

ROHS

3000

HX301-1A45

45MA

SOT23-3

1A45

ROHS

3000

HX301-1A50

50MA

SOT23-3

1A50

ROHS

3000

HX301-1A55

55MA

SOT23-3

1A55

ROHS

3000

HX301-1A60

60MA

SOT23-3

1A60

ROHS

3000

HX301-1A65

65MA

SOT23-3

1A65

ROHS

3000

HX301-1A70

70MA

SOT23-3

1A70

ROHS

3000

HX301-1A75

75MA

SOT23-3

1A75

ROHS

3000

HX301-1A80

80MA

SOT23-3

1A80

ROHS

3000

HX301-1A100

100MA

SOT23-3

1A100

ROHS

3000

HX301-1A120

120MA

SOT23-3

1A120

ROHS

3000

HX305-1A100

100MA

SOT23-3

1A100H

ROHS

1000

HX305-1A120

120MA

SOT89-3

1A120H

ROHS

1000

HX305-1A140

140MA

SOT89-3

1A140H

ROHS

1000

HX305-1A160

160MA

SOT89-3

1A160H

ROHS

1000

HX305-1A180

180MA

SOT89-3

1A180H

ROHS

1000

HX305-1A200

200MA

SOT89-3

1A200H

ROHS

1000
