灯带、灯条恒流驱动芯片R90
作者:华芯  来源:本站  发表时间:2020-09-07 13:23:24   浏览:

灯带、灯条恒流驱动芯片R90

特点 高耐压、有温控、防折断、超高性价比,DC24V\36V\48V首选!

◆耐压高,60V耐压,有效防瞬间超电压不损坏

◆灯带正负极反接60V耐压,反接不烧坏,无需外接保护二极管

◆输入电压范围宽、最高承受压差达50V

◆最小电流低至1MA左右。

◆大封装SOT23-6,6个引脚导热、散热好,机械应力大于2.5牛顿,软板无折断

◆外围电路简单、超稳定,“超高性价比!”

温控保护,当灯具温度升高时,IC启动温度保护功能,降低灯具温度。

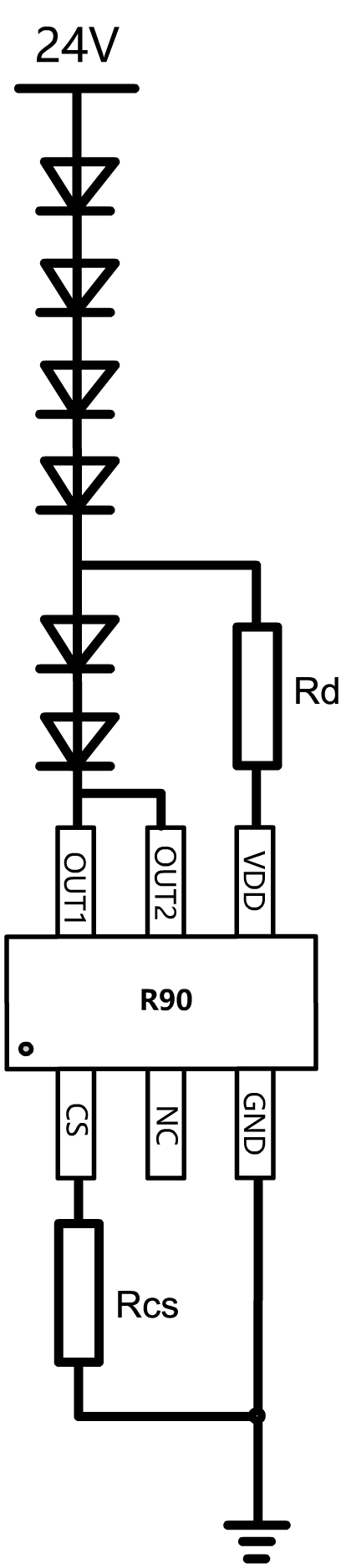

灯条应用设计




每组灯串:

DC24V每组3、4、5、6、7灯串都行,建议取5-6串

DC48V每组11、12、13、14灯串都行,建议取12-13串

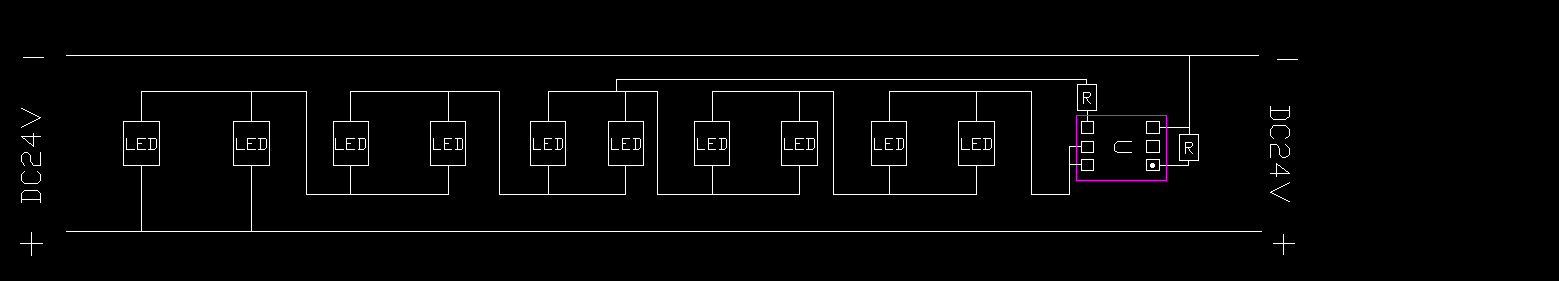

DC24V灯条PCB图  下图参考设计2并5串,每组IC成本<1毛钱

备注:宽10-12MM,铜皮2-4OZ,以3.0V <20MA设计5灯串联,灯带可接40米亮度一致。

      DC24V输入,5串2并,10灯一剪。1米6个IC。


R90 无后顾之忧!!!
