开关降压恒流芯片规格书

概述

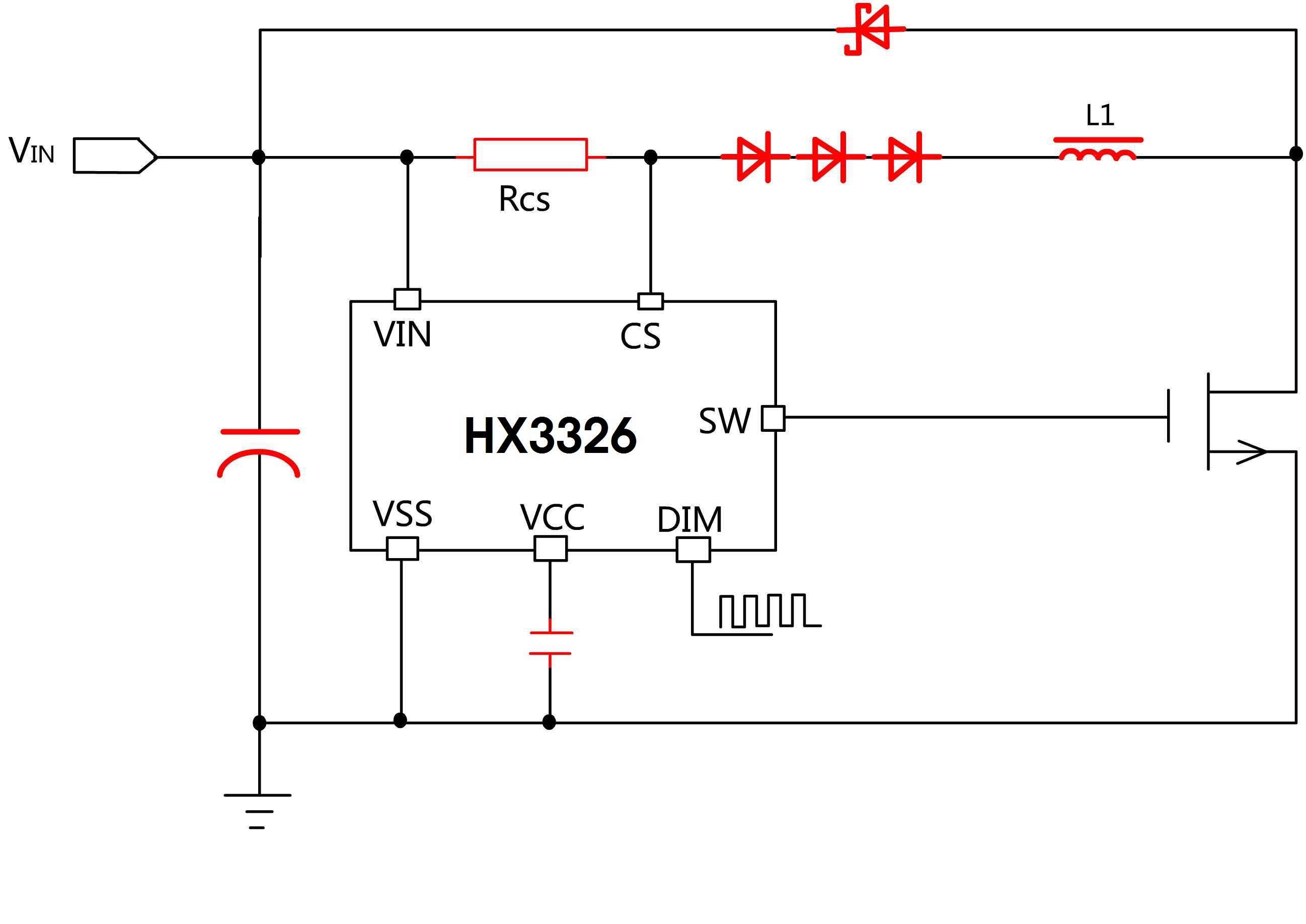

HX3326是开关降压型高精度、高亮度LED恒流驱动控制器。HX3326通过一个外接电阻设定输出电流，最大输出电流可达5A；外围只需很少的元件就可以实现降压、恒流驱动功能，并可以通过DIM引脚实现辉度控制功能。

HX3326系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比；其电感电流纹波为20%，且最高工作频率可达1MHz。HX3326特别适合宽输入电压范围的应用，其输入电压范围从5.5-40V。

HX3326内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护模式，将降低输入电流以提高系统的可靠性。

HX3326特别内置了一个LDO，其输出电压为5V，最大可提供5mA电流输出。

HX3326采用SOT23-6封装。

特点

◆宽压输入范围5.5-36v

◆高效率，可达96%

◆高端电流检测

◆最大工作频率：1MHz

◆最大辉度控制频率：5KHz

◆滞环控制，无需环路补偿

◆芯片供电欠电压保护：3.2V

◆过温保护

◆电流精度：±3%

◆最大工作电流5A

◆低压差工作时，可以保持高稳定性
