产品概述HX301B-1A系列芯片，主要应用于灯带恒流，车灯等低压恒流
产品说明：
HX301B是一款专为LED照明而设计的恒流驱动芯片。其采用了先进的高压COMS工艺制程，以及可靠，稳定的电路架构，保证了HX301B支持宽电压输入，并可以提供非常稳定的恒流输出。HX301B的电源电压线性调整率，负载调整率等恒流特性参数非常优异，可以有效地避免由于电源电压波动而造成的LED灯具的亮度变化。HX301B极低的启动电压，以及超低待机功耗，可以有效减少待机损耗，提高电源效率，最高可达99%以上。
产品特点：
HX301B单信道定电流驱动器
固定电流设计，不需要外加电阻设定电流
电源电压范围1.6V - 21V
输出端承受电压范围0.1V - 21V
IC承受功耗典型250MW，最大极限350MW
VDD脚可做PWM调光
工作温度-40℃ - 120℃
片间电流差异低于 ±3%
高电压应用时芯片可串接使用*(单信道型态可串接)
负载调变率1%/V
无铅环保封装
封装形式 SOT23-3
订购信息
|
产品型号 |
封装形式 |
封装印字 |
包装形式 |
包装数量 |
环保信息 |
|
HX301B-1A10 |
SOT23 |
1A10 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A15 |
SOT23 |
1A15 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A20 |
SOT23 |
1A20 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A25 |
SOT23 |
1A25 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A30 |
SOT23 |
1A30 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A35 |
SOT23 |
1A35 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A40 |
SOT23 |
1A40 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A45 |
SOT23 |
1A45 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A50 |
SOT23 |
1A50 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A55 |
SOT23 |
1A55 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A60 |
SOT23 |
1A60 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A65 |
SOT23 |
1A65 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A70 |
SOT23 |
1A70 |
Tape Reel |
3,000/Reel |
无铅 |
|
HX301B-1A75 |
SOT23 |
1A75 |
Tape Reel |
3,000/Reel |
无铅 |
1A80- 1A100- 1A120......
1Axx表示输出电流(可选范围10mA-120mA)，每5MA分档。
极限特性
|
特性名称 |
代表符号 |
规格 |
单位 |
|
电源电压 |
VDD |
0 ~ 21 |
V |
|
输出端耐压 |
VP |
-0.1 ~ 21 |
V |
|
输出电流 |
IP |
150 |
mA |
|
承受功率 |
PD |
0.25(SOT23) |
W |
|
工作温度 |
TOPR |
-40~+120 |
°C |
|
储存温度 |
TSTG |
-60~+150 |
°C |
直流特性
一般测试条件：Vdd=10V，Vp=2V，Ta=25℃，除非注明。
|
特性名称 |
符号 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VDD |
- |
1.6 |
- |
21 |
V |
|
静态电流 |
IDD |
17V>V DD >2V |
- |
95 |
- |
uA |
|
输出电压 |
VP |
V DD =5V, I P ≈I Ptyp |
0.1 |
- |
21 |
V |
|
输出电流 |
IP |
V DD =Vp=10V |
10 |
- |
75 |
mA |
|
漏电 |
ILeakage |
0.4V > VDD > 0V, VP = 15V |
- |
- |
1 |
uA |
|
电源电压调整率 |
%/VDD |
15V > VDD > 2.6V |
- |
- |
±1 |
%/V |
|
负载电压调整率 |
%/VP |
15V > VP > 0.3V |
- |
- |
±1 |
%/V |
|
温度调整率 |
%/10℃ |
- |
- |
- |
±0.25 |
%/10℃ |
|
芯片间电流差异 |
ISkew |
- |
- |
-ws |
5 |
% |
Note1：VP最小启动电压见下表：
|
型号 |
VP最小启动电压 |
单位 |
|
1A10 |
<0.10 |
V |
|
1A15 |
<0.15 |
|
|
1A18 |
<0.20 |
|
|
1A20 |
<0.20 |
|
|
1A25 |
<0.25 |
|
|
1A30 |
<0.30 |
|
|
1A35 |
<0.35 |
|
|
1A40 |
<0.40 |
|
|
1A45 |
<0.45 |
|
|
1A50 |
<0.50 |
|
|
1A55 |
<0.55 |
|
|
1A60 |
<0.60 |
|
|
1A65 |
<0.65 |
|
|
1A70 |
<0.70 |
|
|
1A75 |
<0.75 |

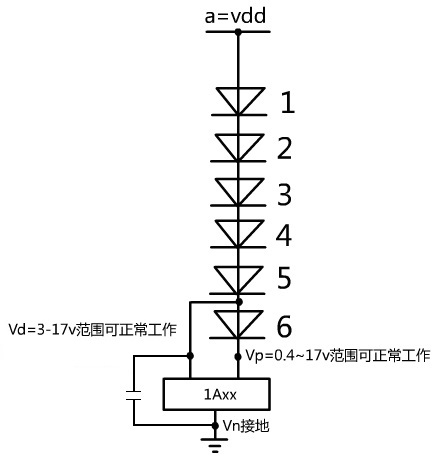

应用电路案例
1) 固定恒流应用
注: 1、输入电压大于Vled + Vvp总电压
2、VDD与VN之间加1uf电容

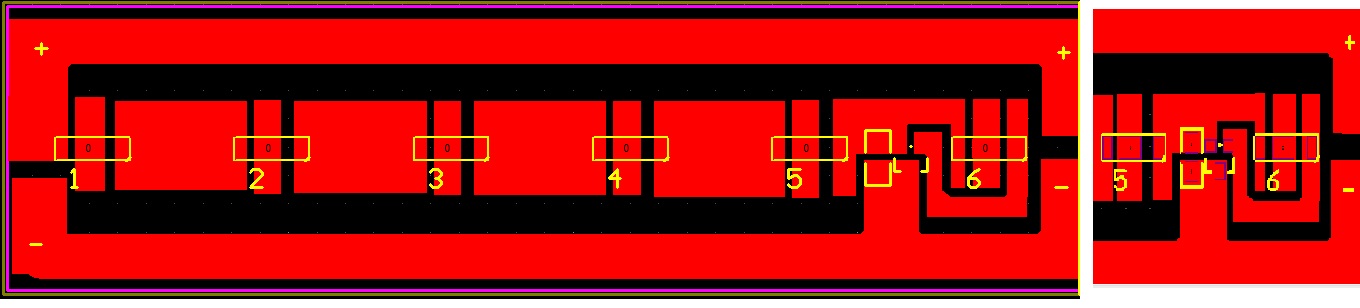

DC24V参考案例
附件是规格书下载
