超低压差恒流芯片R120-C
作者:  来源:本站  发表时间:2023-01-11 10:10:49   浏览:

产品概述


可调电流、低压差LED恒流驱动器


特点


◆输入30V耐压

◆恒流转折电压 0.15V

◆负载电流调变率小于0.5%/V

◆温度调整率不高于±0.35 %/℃

◆最大持续导通电流120mA

◆芯片具有过温保护高温下自动降电流

◆SOT23封装具有良好的散热



概述

R120-C是一款适用于灯带、灯条和灯板等应用的中低压照明恒流驱动器,具有良好的抗冲击能力和高可靠性。LED电流由连接CS脚与GND脚的电阻RCS设定,恒流精度高,一致性好,LED电流也可以使用PWM调光控制。适用于3-30V恒压电源供电,不需要额外组件,系统结构简单,外围元件极少,方案成本低。

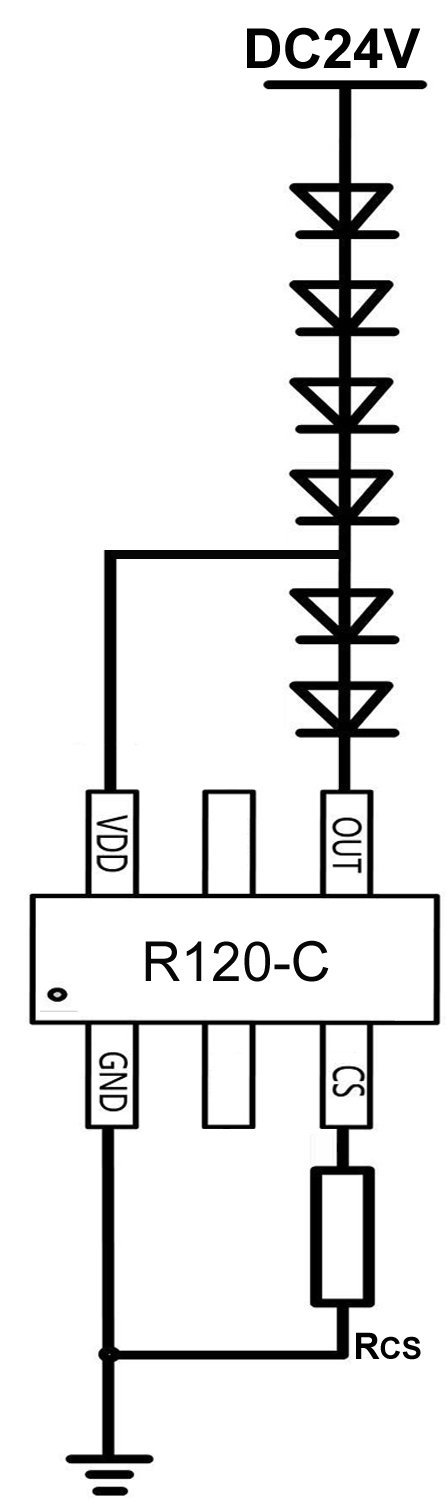

原理图
