低压线性News
灯带灯条恒流芯片双线调光R60芯片
作者:  来源:本站  发表时间:2022-06-09 09:25:18   浏览:

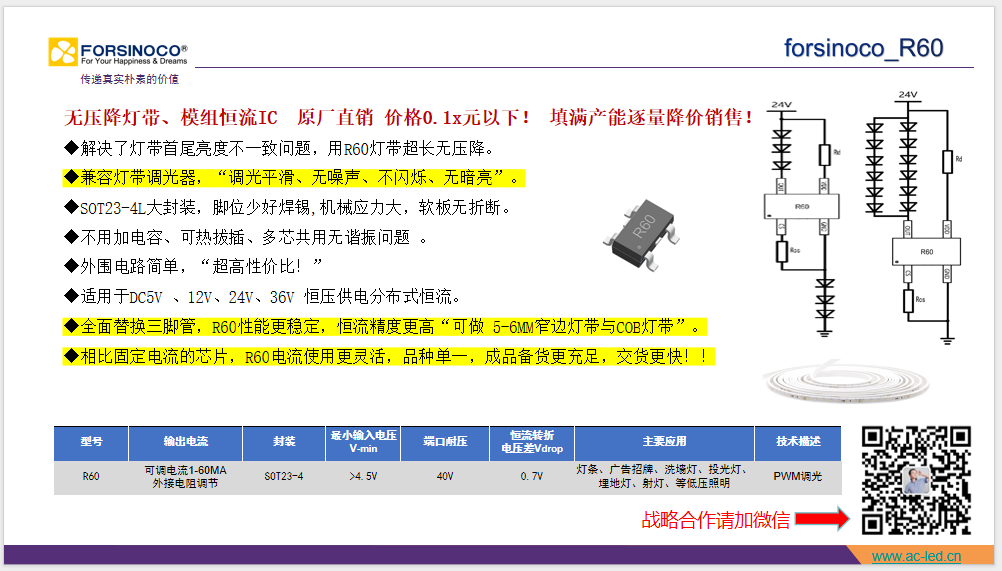

产品概述

30V,可调电流,LED恒流驱动器

特点        实物图     SOT23-4)

◆正向恒流30V耐压

◆负载电流调变率小于0.5%/V

◆温度调整率不高于±0.35 %/℃

◆最大持续导通电流60mA

◆芯片具有过温保护高温下自动降电流

◆SOT23-4封装具有良好的散热





概述

R60是一款适用于灯带、灯条和灯板等应用的中低压照明恒流驱动器,具有良好的抗冲击能力和高可靠性。LED电流由连接CS脚与GND脚的电阻RCS设定,恒流精度高,一致性好,LED电流也可以使用PWM调光控制。适用于5-30V恒压电源供电,不需要额外组件,系统结构简单,外围元件极少,方案成本低。

R60采用 SOT23-4封装,引脚导热充分,散热好。





管脚图

脚位图SOT23-4

序号

管脚

功能



1

CS

恒流电流设置

2

GND

芯片地

3

VDD

电源输入

4

OUT

恒流输出端



应用领域

◆LED软、硬灯条

◆标识牌照明模组(发光字,商标,招牌)

◆低压照明
